Rectificadores trifásicos con diodos.

Rectificador trifásico de media onda.

Este tipo de circuito es muy poco utilizado, porque los aparatos suelen ser bastante exigentes en cuanto a la calidad de la onda, la cual, deja mucho que desear en este cicuito. La onda sale con un rizado muy pronunciado.

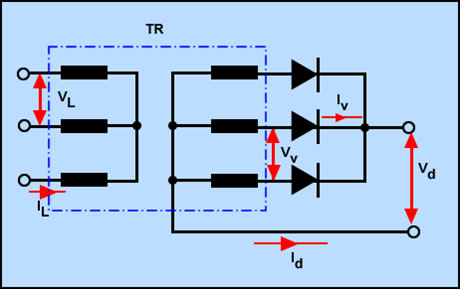

circuito rectificador trifásico de media onda

Como se puede observar, el transformador tiene un punto intermedio que es donde se descarga la carga que alimenta el rectificador.
En cuanto a la relación entre las distintas tensiones e intensidades tenemos que:

Vd = 0,6* Vv
y Id = 1,7* Iv.

Rectificador trifásico de onda completa.

En el caso que necesitemos un rectificador para mediana o gran potencia, el circuito de aquí es el ideal, de hecho es el más utilizado. La señal sale con menos rizado que en el anterior circuito y el aprovechamiento del transformador es muchisimo más eficaz.

circuito rectificador trifásico de onda completa

La señal de salida es muy parecida a la señal de la corriente continua pura. El rizado viene a ser los huecos existentes entre las crestas de los semiciclos, que en el caso de este circuito son bastante pequeños.
En cuanto a la relación entre las distintas tensiones e intensidades tenemos que:

Vd = 1,3* Vv
Id = 1,2* Iv.
