Conexión del transformador como autotransformador


Un transformador convencional al ser un circuito con dos bobinas, por así decir, se puede convertir en un autotransformador si conectamos las bobinas (primaria y secundaria) en serie. Dependiendo del modo en que lo hagamos tendremos un autotransformador reductor o un autotransformador elevador de potencia.
Existen hasta cuatro formas diferentes de realizar las conexiones de las bobinas (primaria y secundaria) del transformador convencional para conseguir un autotransformador. Cada una de ellas con sus peculiariedades y características técnicas.

Las posibles conexiones con las relaciones de tensiones respectivas son las siguientes:

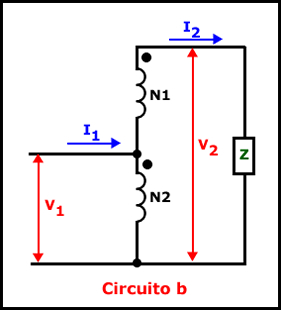

1. Primer caso:

autotransformador autotransformador

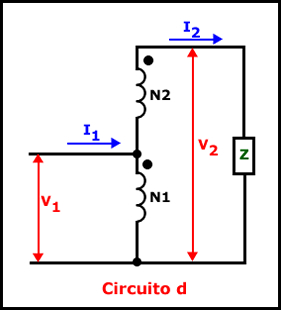

2. Segundo caso:

autotransformador autotransformador

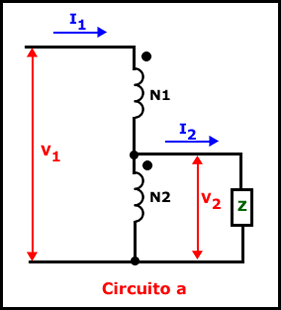

3. Tercer caso:

autotransformador autotransformador

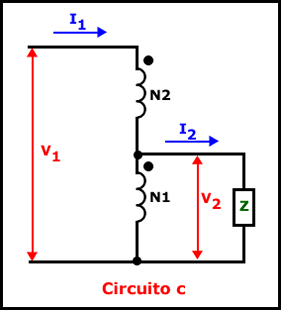

4. Cuarto caso:

autotransformador autotransformador

Si nos fijamos adecuadamente en cada dibujo y realizamos las comparaciones entre ellos, observaremos las sutiles diferencias existentes en cada uno de ellos.

Otra forma de ver los circuitos, para aquellos que deseen tenerlo un poco más claro, sería la siguiente:

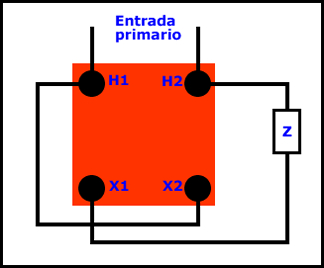

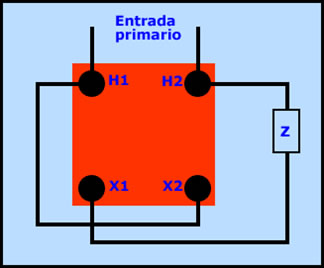

1. Primer caso: Transformador convencional

autotransformador

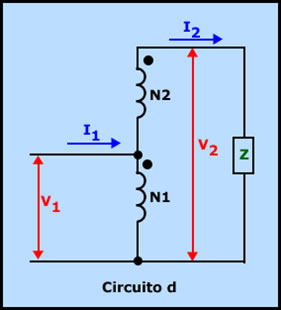

2. Segundo caso: Transformador reductor

autotransformador

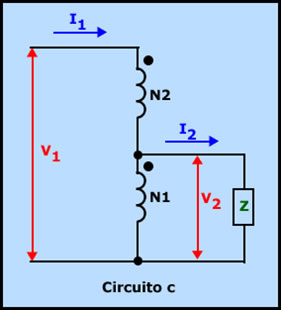

3. Tercer caso: Transformador elevador

autotransformador

Nota: Como os habréis dado cuenta, no están los cuatro tipos diferentes de conexiones posibles.
