Protección de rectificadores


Los circuitos de rectificación pueden llegar a necesitar una protección, sobretodo cuando estamos tratando con medias y altas potencias. La protección se realiza para evitar sobretensiones y sobreintensidades. Dependiendo sobre qué causa vamos a proteger, aplicaremos fusibles o condensadores, o usaremos los dos, todo dependerá de nuestras necesidades y del gasto que queramos realizar.

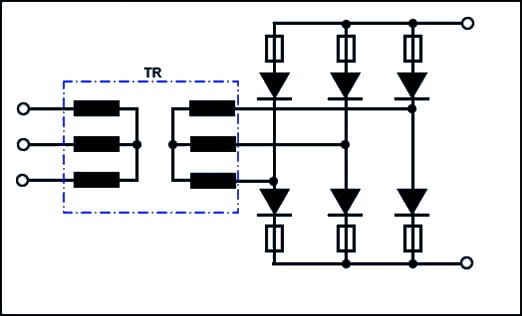

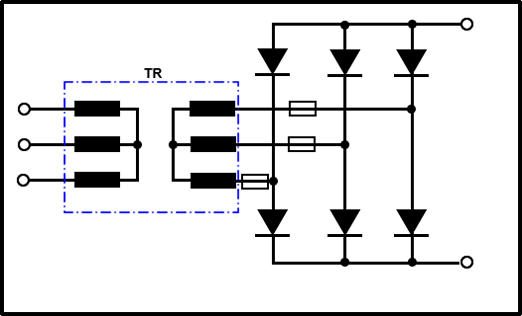

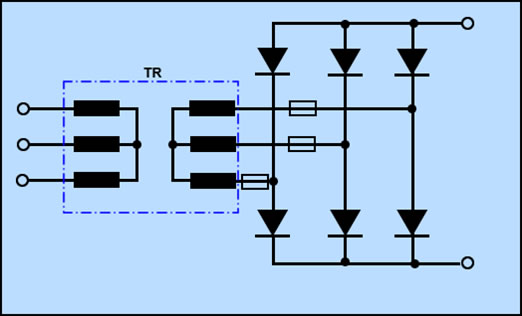

Protección contra sobreintensidades

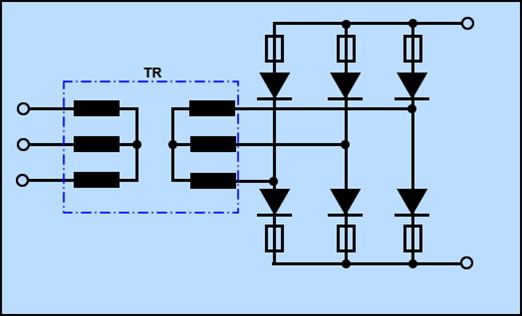

Para la protección contra sobreintensidades, usaremos fusibles ultra-rápidos o también podemos usar interruptores tipo Z.

circuito de proteccion de un rectificador

circuito de proteccion de un rectificador

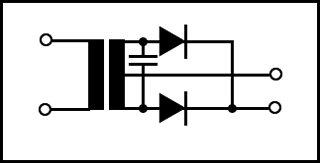

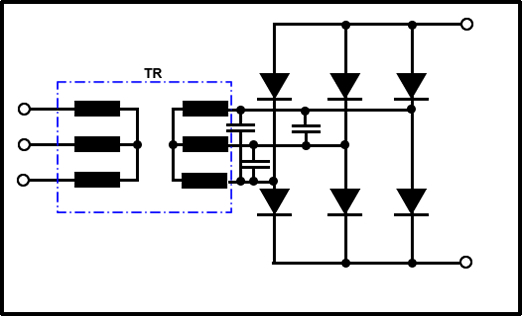

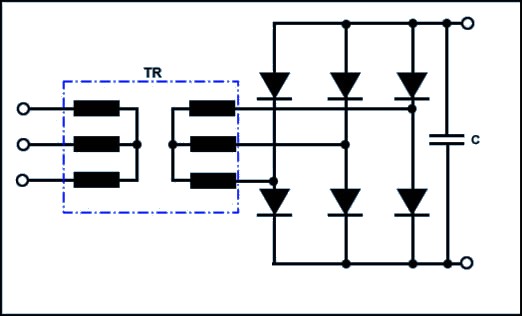

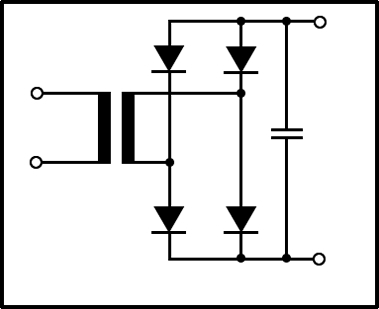

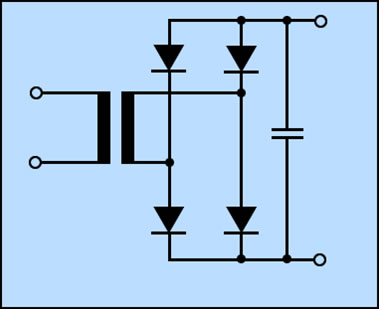

Protección contra sobretensiones

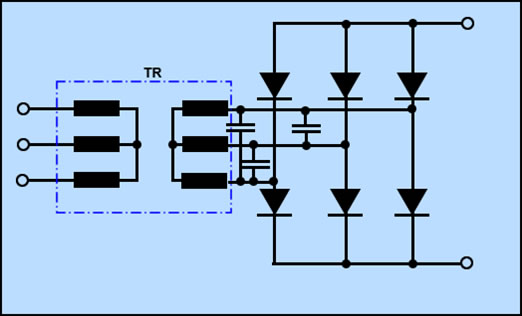

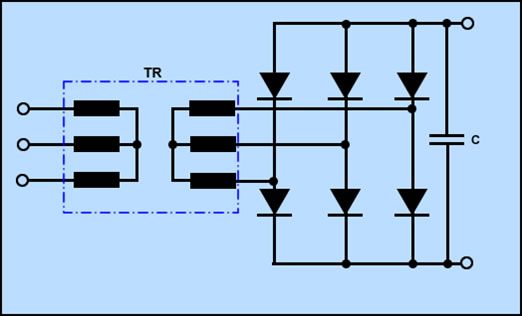

Debido al uso de diodos,o tiristores, tenemos que se pueden provocar fuertes picos de tensión en el interior de los mismos, llamados tensiones inversas. Éstas tensiones forman parte de las características naturales de los semiconductores, para protegerlos se utilizan condensadores. Las tensiones inversas se forman por los cambios continuos y rápidos de estado en los semiconductores, de conducción a bloqueo. El condensador lo que hace es absorber dichas puntas de tensión.

circuito de proteccion de un rectificador

circuito de proteccion de un rectificador

circuito de proteccion de un rectificador

circuito de proteccion de un rectificador
