Esquema arranque en estrella-triángulo


Esquema de potencia arranque estrella-triángulo


El esquema nos explica, empezando desde arriba, que el circuito tiene tres fusibles F3, un relé térmico F2,que se utiliza para proteger el motor, y que tiene 3 contactores KM1, KM2 y KM3. Además, si comparamos los dos esquemas, veremos que el esquema de maniobra incorpora un temporizador KA1 y dos interruptores S1 y S2. Además, en el esquema de maniobra, entre KM2 y KM3, está representado el enclavamiento mecánico, es el triángulo que une las dos bobinas de los contactores con líneas discontinuas, no es obligatorio dibujarlo, porque un poco más arriba está representado el enclavamiento eléctrico, son los dos contactos que están inmediatamente después de KA1.



arranque motor en estrella-triángulo

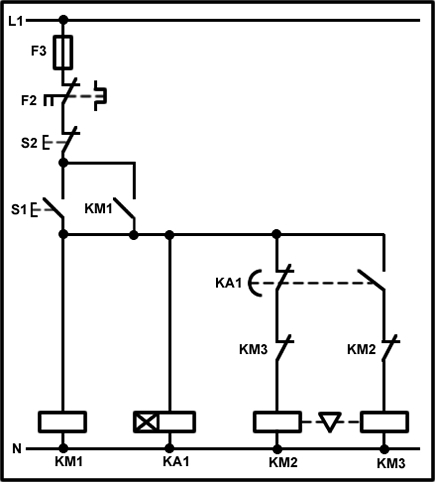

Esquema de maniobra arranque estrella-triángulo



arranque motor en estrella-triángulo




Explicación de la maniobra :

1. S1

Si pulsamos sobre S1 tenemos la conexión en estrella, porque entran en funcionamiento KM1, KM2 y KA1. Transcurrido un tiempo, pasamos a la conexión en triángulo por medio del temporizador KA1, se activa KM3 y se desactiva KM2. Recordar, el temporizador debe activarse cuando se alcance el 80% de la velocidad nominal del motor.

2. S2

Es el interruptor de paro. Desconecta a KM1,KM3 y KA1. Se inicia el paro del motor, lleva una inercia.
