Esquema Steinmetz

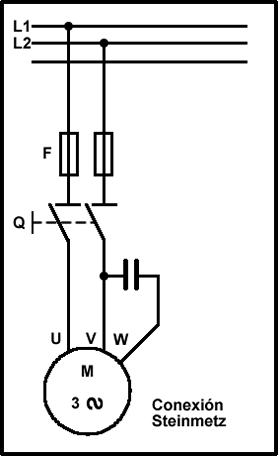

Esquema de potencia Steinmetz


esquema steinmetz

He querido añadir este circuito, por si alguien desea aprovechar algún motor que tenga en casa. Pero como dije en su página correspondiente, solo es para casos muy particulares.
Hay que usarlo en motores de baja potencia. Se pierde mucho par de arranque, entre un 40% y 50 %. Si deseamos cambiar el sentido del giro solo tenemos que poner un condensador en una fase. La potencia disminuye entre el 15% y el 20% o más.

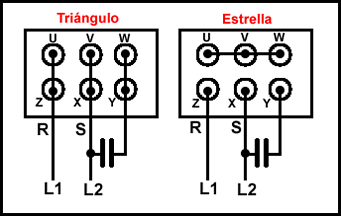

Como son motores trifásicos, os dejo la representación gráfica de la caja de conexiones:

steinmetz

Como veís, el arranque se puede elegir entre estrella y triángulo.
