Monofásico de fase partida.

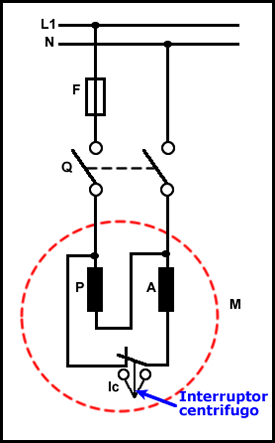

Esquema de potencia

esquema motor monofasico de fase partida,circuito


Como se puede observar en el circuito, en la parte del motor tenemos los dos devanados, el principal y el auxiliar; además, lleva incorporado un interruptor centrífugo ( Ic) cuya función es la de desconectar el devanado auxiliar después del arranque del motor. Dicho interruptor lo llevan de serie estos motores, para poder efectuar este tipo de arranque. ¿Cuándo actúa el interruptor? Pues actúa cuando el motor a conseguido adquirir la velocidad nominal, este dato lo tiene que indicar el fabricante en la placa de características.

Existe un desfase entre los dos devanados, el principal y el auxiliar, esto es así, porque existe una diferencia de impedancias entre ambos devanados.
